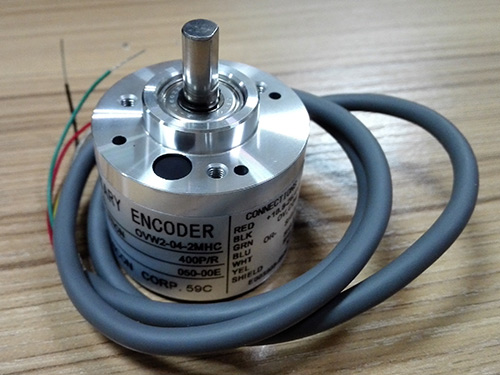

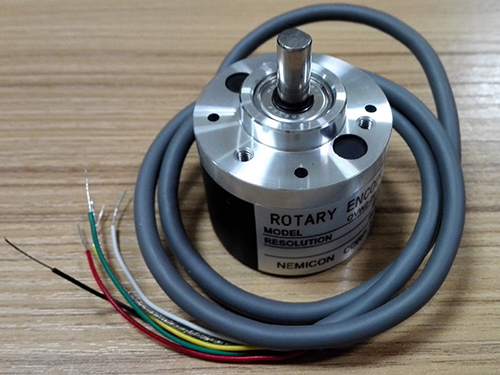

内密控NEMICON增量型旋转编码器OVW2-006-2MHC

产品类型：工业控制 > 旋转编码器 > 增量型旋转编码器

产品品牌：内密控NEMICON

品牌系列：OVW2系列

产品型号：OVW2-006-2MHC

产品价格：0.00应用范围

广泛应用于国内外各大、中、小型企业的印刷机械、鞋机、陶瓷机械、玻璃机械、喷码器、注塑机械、电梯、数控机床、电脑绣花机、绣花机、纺织机械、包装机械、纸箱机械、注油机、自动化设备、切割机械、针织机械大型机械等自动化控制领域。

产品说明

OVW2系列属于小型，经济型旋转编码器。性能稳定，性价比极高。

技术参数

电气参数

脉冲数： 60P/R

电源电压： 10.8-26.4V DC

可用供电电压： 12V DC,24V DC

输出方式： NPN集电极开路输出

输出信号： A、B、Z

原点输出逻辑： 正逻辑（高电平有效）

最高响应频率： 200KHz

电气的最高旋转速度： (最高响应频率/分辨率）*60

占空比： 50±25%

相位差： 1/4T

原点信号宽度： 1T

上升/下降时间： 1μs

消耗电流（无负荷时）： ≤60mA

输出电压“L”： ≤0.5V

输出波形： 方波

信号形式： A、B两相+原点输出

机械参数

允许最高旋转速度： 6000r/min

启动转矩： 6.8*10＾（-3）～2.9*10＾（-2）N·m

轴惯性力矩： 8 * 10＾（-7）kg*m＾2

轴向轴容许荷重： 19.6N

径向轴容许荷重： 29.4N

重量： 约100g

环境条件

使用环境湿度： 35～85%RH（无凝露）

冲击： 490m/S＾2 11ms 三轴方向各3回

振动： 10～50Hz 1.5mm 2h

保护等级： 防尘型：IP50

使用环境温度： -10℃～+70℃

保存环境温度： -30℃～+80℃

安装尺寸

轴类型： 实心轴

轴尺寸： φ6mm

外径： φ38mm

节圆直径（PCD）： φ28mm

螺丝参数： 3*M3

螺丝长度： 深（Depth）5
