1 概述

LH－ＡＣ15ＨＴ工频火花试验机是专业测试绝缘检漏的仪器，适用于电线电缆在线绝缘检测，能检测电线电缆表面绝缘覆盖层中肉眼看不到的针孔、气隙、裂纹等缺陷，具备缺陷记录以及声光报警与触动继电器控制停止收线系统。

2 型号与性能

2.1型号规格

BT……………………………………………制造商:联硕（www.dglianshuo.com)

AＣ15…………………………………………最大输出交流 15KVＨ …………………………………………… 工作频率:50/60HZ

T ……………………………………………… 工作方式:铜珠接触式

2.2性能参数

输入电压: AC220V、地线  （R 火线、N零线、地线、三芯电缆）

测试线径：φ1.0～φ16mm，（φ16mm以上线径或排线可订制）

报警模式：手动、自动

检测线速度：450m/min

试验电极长度：800mm

导轮：φ60mm塑钢

铜珠：φ5.0mm×80mm长

安全事项：整套设备必须串联地线

2.3工作场地

电源：200～240V   AC   50/60HZ

环境温度：-5℃～50℃

相对湿度：20％～85％

功耗：≤500W

注意事项：可靠接地！

2.4体积

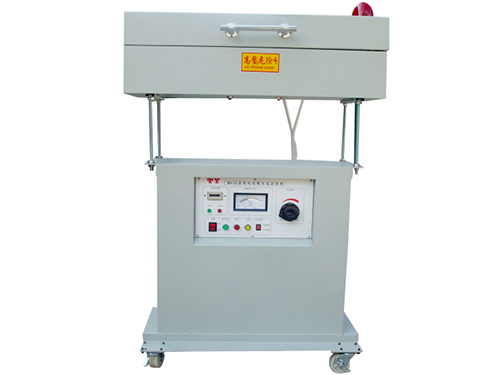

BT－ＡＣ15ＨT工频火花试验机的体积（W×H×L）：802×382×850～1050mm

2.5重量

BT－ＡＣ15ＨT工频火花试验机的重量：约Kg

3 布局

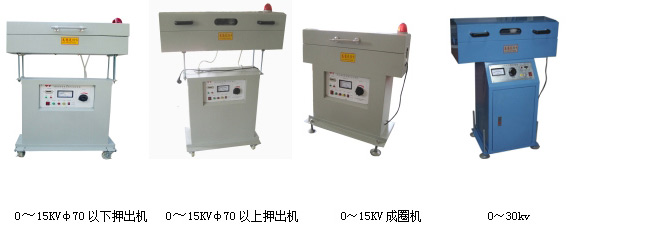

3.1图示

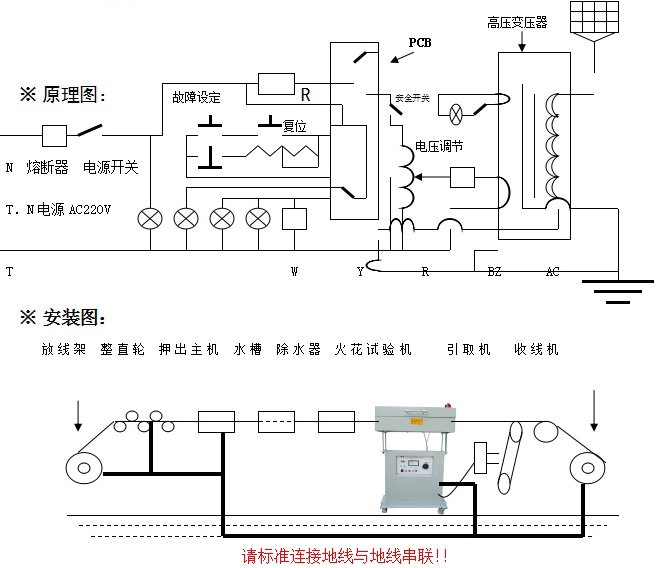

3.2原理图

4 使用前检查

4.1  电源输入220V、地线

4.2  确认安全接地

4.3  调节中心高度

4.4  打开电源调节电位器归零,生产正常后调节所需高压值，在一定的时间内使用地线检测是否正常报警

4.5  自动时机器报警后处于自动复位状态

4.6  手动时机器报警后需按复位键，高压才回到原设定值

4.7  测试过程中请不要接触测试电缆！

5 维护

长期确保机身干净，定时检查铜珠的光泽度。

铜珠及导轮损坏请立即更换。

6 常见故障及解决方法

1）测试电缆缺陷时不报警

a  被测电缆任一一边必须保持与串联地线互通

b  高压需调至1000V以上

c  机身串联地线

d  上箱与下箱高压线连接是否正确

2） 无高压输出

a  保险丝熔断

b  高压启动高压指示灯是否亮

c  上箱上盖没盖好

d  启动后电箱内继电器不工作

7 其他故障

3） 上述问题都正常，还出现以上问题须检查电子控制板

4） 高压启动后处于报警状态，检查高压变压器

8 附件

电源线

说明书

9 售后服务

自发货之日起，15个月内合理使用情况下，如有故障一律免费保修。

24小时服务热线：13612794243  章先生
