数字式温度控制器RS系列

---

型号：RS400(48×96）

          RS100(48×48）

---

继广泛收到好评的CH/RH系列，又推出全新的控制器。进一步提高视觉性，可靠性。增强变更规格的自由性，灵活的输出构成。更一步提高了性价比。



一.寿命长、性能稳定、放心

二.具有取样周期更快、精度更高

三.显示明亮、清晰

四.灵活的输出构成

五.插件式构造、更换简单方便。



RS系列在继承了CH系列和RH系列控制效果优秀的基础上、具有取样周期更快、精度更高，寿命更长优点。

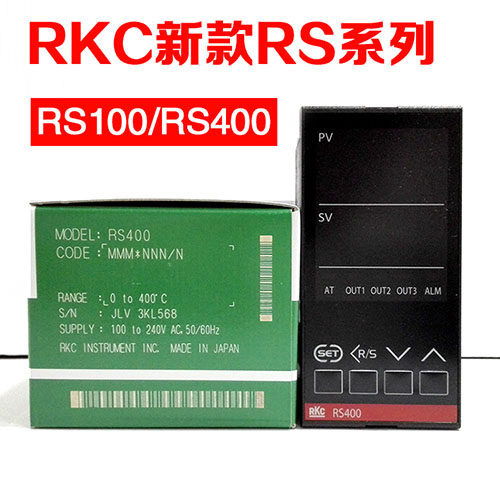

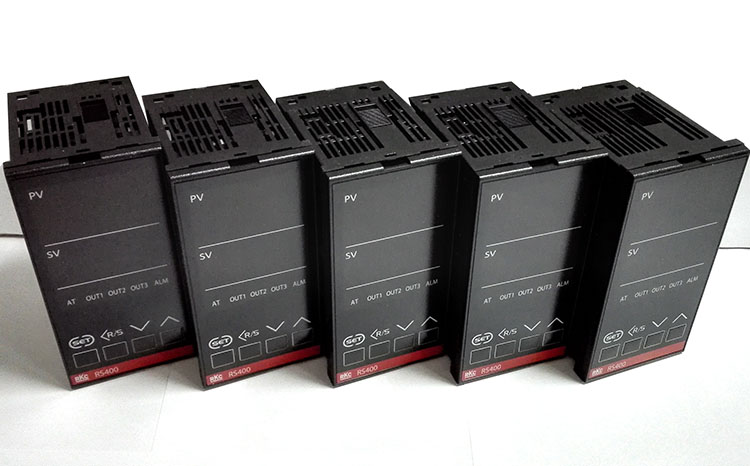

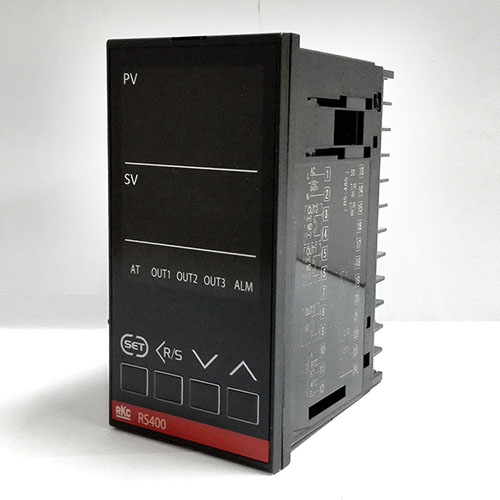

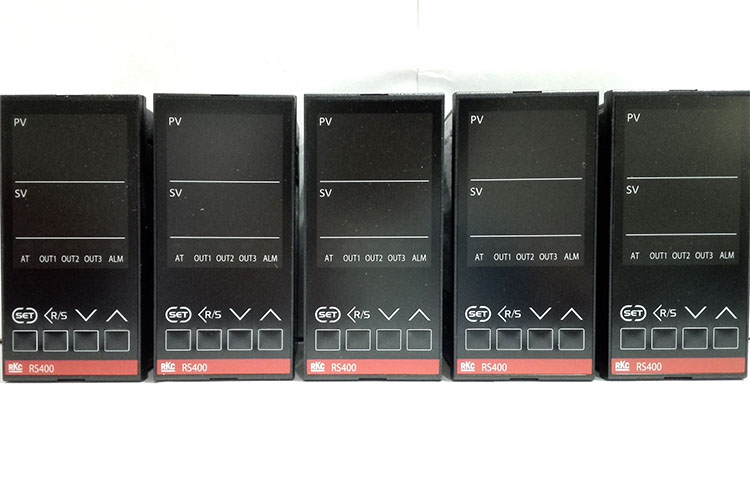

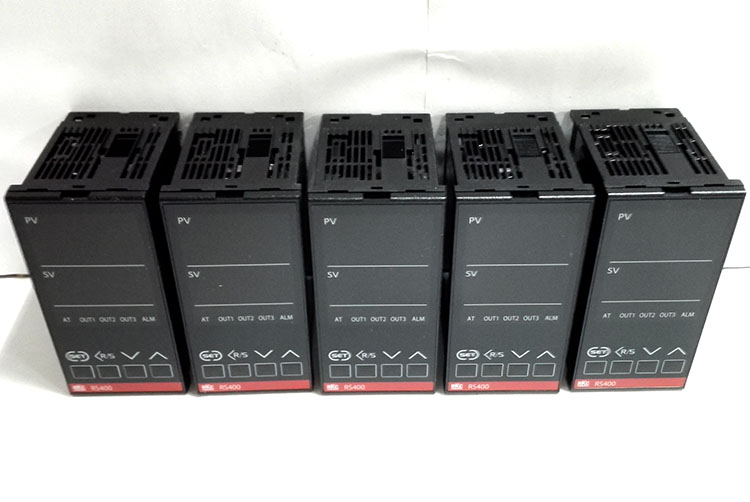

 产品实拍图

---



一、寿命长、性能稳定、放心。

---

控制输出采用高性能继电器、提高寿命和稳定性。而且、是根据中国市场要求设计的仪表、可放心地长期使用。

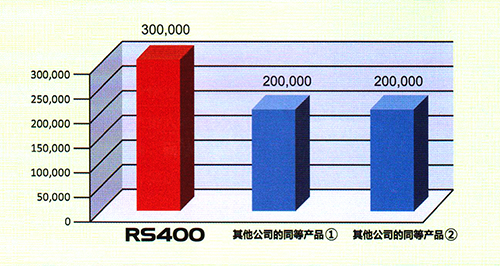

1.控制输出继电器的寿命：300000回以上。

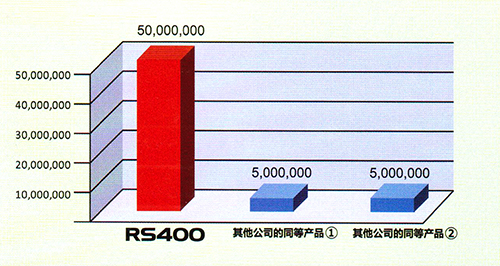

2.控制输出继电器的机械寿命：50000000回以上。



                                                                （使用在RS400的OUT1/2上，额定负载时的数值）

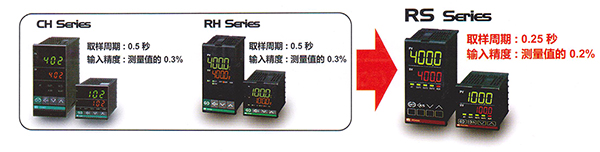

二、具有取样周期更快、精度更高。

---

CH系列

取样周期：0.5秒

输入精度：测量值的0.3%

RH系列

取样周期：0.5秒

输入精度：测量值的0.3%

RS系列

取样周期：0.25秒

输入精度：测量值的0.2%

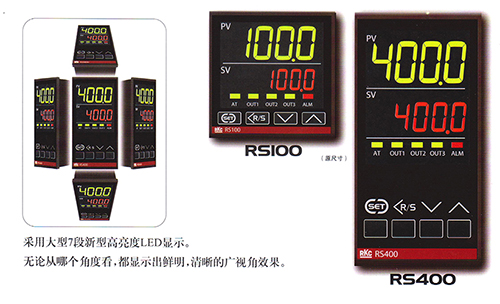

 三、显示明亮、清晰。

---

采用大型7段新型高亮度LED显示。无论从哪个角度看，都显示出鲜明的清晰的广视角效果。

四、灵活的输出结构。

---

可装载2个（OUT1-OUT2）继电器接点/电压脉冲/电流输出和1个（OUT3）继电器接点输出。



  加热控制输出              OUT1：可分配项目（继电器接点/电压脉冲/电流）

冷却控制器输出                    加热控制输出.冷却控制输出.警报1/2输出.HBA1/2输出

警报1输出              OUT2：可分配项目（继电器接点/电压脉冲/电流）

警报2输出                    加热控制输出.冷却控制输出.警报1/2输出.HBA1/2输出

     HBA1输出              OUT3： 可分配项目

     HBA2输出                     冷却控制输出.警报1/2输出.HBA1/2输出

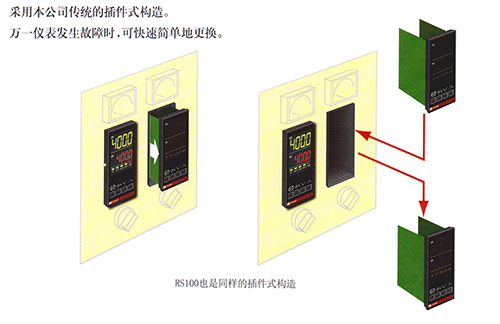

五、插件式构造、更换简单方便。

---

采用本公司传统的插件式构造。

万一仪表发生故障时，可快速简单地更换。



样式

---

一、温度输入

——————————————————————————————————————————————————————

1.输入 1组：热电偶K,J,T,S,R,E,B,N,W26Re,U,L,PL II

       2组：测温电阻体 Pt100,JPt100

2.取样周期：0.25秒

3.信号源电阻的影响：约0.2%μV/Ω（热电偶输入）

4.输入导体电阻的影响：约量程的0.02%Ω（测温电阻体输入）

                      ※在每根导线10Ω以内

5.输入断线时的动作：（a）热电偶输入：超过量程刻度

                   （b）测温电阻体输入：超过量程刻度

（测量电阻体输入）

6.PV偏置：-1999～+9999°或-199.9～+999.9°

7.PV数字滤波：0～100秒 ※设定为0时停止滤波





二、电流检测器（CT）输入

—————————————————————————————————————————————————

1.输入点数：2点

2.电流检测器：CTL-6-P-N:0.0～30.0A

              CTL-12-S56-10L-N：00～100.0A

3.取样周期：0.5秒

三、输出

—————————————————————————————————————————————————

1.输出点数：3点（OUT1～OUT3）

2.输出分配：通过控制、警报、HBA的输出分配，把控制、警报、HBA功能分配到各输出

            分配控制输出（加热·冷却）警报1输出、警报2输出，HBA1的输出、HBA2输出

            注意：如把控制输出功能和报警/HBA功能同时分配在输出（OUT）时，则控制输出

                  功能优先，警报/HBA功能无效。

3.输出种类：（1）继电器接点输出A（OUT1/2的RS400)

                 a)接点方式   ：1a接点

                 b)接点容量（电阻负载）：AC250V 3A、DC30V 1A）

                 c)电气的寿命 ：300000回以上（额定负载）

                 d)机械的寿命 ：50000000回以上

            （2）继电器接点输出B（OUT1/2/3的RS100、OUT3的RS400)

                 <作为控制输出使用时的规格>

                 a)接点方式   ：1a接点

                 b)接点容量（电阻负载）：AC250V 3A、DC30V 1A）

                 c)电气的寿命 ：100000回以上（额定负载）

                 d)机械的寿命 ：20000000回以上

                 <作为警报输出使用时的规格>

                 a)接点方式   ：1a接点

                 b)接点容量（电阻负载）：AC250V 1A、DC30V 0.5A）

                 c)电气的寿命 ：150000回以上（额定负载）

                 d)机械的寿命 ：20000000回以上

             （3）电压脉冲输出：DC0/12V（额定） （允许负载电阻500Ω以下）



四、性能

---

1.输入精度

输入种类	输入范围	输入精度
K、J、T、PLII E、U、L※1	-100℃以下	±（2.0℃+1digit）
	-100～+500℃以下	±（1.0℃+1digit）
	500℃以上	±（测量值的0.2%+1digit）
N、S、R W5Re/W26Re ※2	0℃以下	±（4℃+1digit）
	0～1000℃以下	±（2℃+1digit）
	1000℃以上	±（测量值的0.2%+1digit）
B※2	400℃以下	±（70℃+1digit）
	400℃以上	±（2℃+1digit）
Pt100、JPt100	200℃以下	±（0.4℃+1digit）
	200℃以上	±（测量值的0.2%+1digit）



        ※1：-100℃以下时，不在精度保证范围内

        ※2：R,S,W5Re/W26Re,B输入在400℃以下时，不在精度保证范围内



2.电流检测器：CTL-6-P-N：±（测量值的5%）或±1A（其中较大一方的值）

              CTL-12-S56-10L-N：±（测量值的5%）或±2A（其中较大一方的值）





三、温度报警

---

1.警报点数：2点

2.警报种类：上限/下限/上下偏差（待机设定）、范围内偏差（待机设定）、上限/下限输入值、上限/下限设定

            值、带待机上限/下限偏差、带待机上下限偏差（待机设定）、带待机上限/下限输入值、带再待机

            上限/下限/上下限偏差。

3.延时定时器：0～600秒

4.回路断线警报:LBA设定时间：0.1～200.0分

  (LBA)        LBD设定：0-9999℃



四、加热器断线报警（HBA）需要CT输入（选配）

---

报警点数 2点

设定范围 0.0～100.0A

※当设定为0时，HBA功能停止。但是，可监视电流值。

延迟时间 0～255秒



五、控制

---

1.控制动作：PID控制、加热冷却PID控制 ※正动作/逆动作可切换

2.设定范围：<PID控制>

设定项目和设定范围

a)比例带（P）

  温度入力（热电偶/测量电阻体）：0～测量值或0.0～测量值℃

  ※如量程超过9999（999.9）时℃，为9999（999.9）℃

  ※设定为0时，为二位置动作

b)积分时间（I）：0～3600秒

  ※设定为0时积分动作OFF、偏差0时输出50%

c）微分时间（D）：0～3600秒

  ※设定0时微分动作OFF

e)二位置动作的动作间隙：0-999℃或0.0～999.9℃

  ※上/下独立设定

f)输出限幅上限：输出限幅下限～+105.0%

g)输出限幅下限：-5.0%～+输出限幅上限

  ※但、输出限幅上限>输出限幅下限

<加热冷却PID控制>

设定项目和设定范围

a)加热侧比例带：0～测量值或0.0～测量值℃

※如果范围超出9999（999.9）℃，为9999（999.9）℃

※设定为0时二位置动作

b)积分时间：0～3600秒

※设定为0时加热侧微分动作OFF

c)微分时间：0-3600秒

※设定为0时加热侧微分动作OFF

d)ARW：加热侧比例带的0～100%

※设定为0时积分动作OFF

e)冷却侧比例带：加热侧比例带的1～1000%

※加热侧比例带设定0时、此设定无效

※仅冷却侧不允许二位置动作

f)交叠/不感带：-10.0～+10.0℃

g)加热时间比例周期：1～100秒

h)冷却时间比例周期：1～100秒

i)加热输出限幅上限：0.0～105.0%

j)冷却输出限幅上限：0.0～105.0%

3.其他功能：自动演算功能、ST演算功能、POST微调功能、RUN/STOP切换功能。



六、通信（选配）

---

通信规格：相当于EIA规格RS-485

通信协议：RKC标准：ANSI×3.28-1976子分类2.5A4

          MODBUS-RTU



七、一般规格

---

1.电源电压    ：AC 85～264V【包含电源电压变动】（50/60Hz共用）

              （额定：AC 100～240V）

2.绝缘电阻    ：DC500V 20M以上

3.耐电压      ：AC 2300V 1分钟（测定入力端子和电源端子间）

4.使用环境温度：-10～+55℃

5.使用环境湿度：5～95%RH

6.绝对湿度    ：MAX 29g/m3 dry air at 101.3kPa

7.消费功率    ：RS100：最多5.1VA（AC100V时）

                        最多7.6VA（AC240V时）

                RS100：最多5.9VA（AC100V时）

                        最多8.4VA（AC240V时）

8.质量        ：RS100:：约115g

                RS400：约165g

9.安全规格    ：UL：UL61010-1

                CUL：CSA-C22.2 NO.61010-1

                CE标记

                a)EN61010-1

                b)EN61000-3-2 EN61326-1。
