张力控制器卷径与转矩的计算

(1) 卷径计算

在工作过程中，假设拉出来的丝很细（0.22mm），在缠绕时所产生的缝隙可以忽略不计。而根据体积不变原则，在工作中的某一时刻，收线轮上的线的体积为：

图（1）

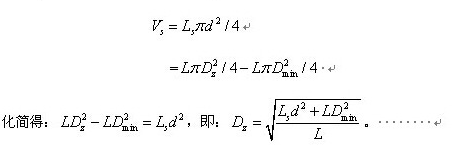

设：V5为收线轮上的线的体积；L5为收线轮上线的长度；d为线的直径。即可得到

图（2）

式中d,l,Dmin均为已知的常量，只有L5是一个变量，即D2的大小积与L5有关。即可得出这样的结果：收线轮的直径大小，是由收线的长度决定的，与其他变量无关。

（2）转矩计算

根据力矩计算公式，T=F.S，式中T为力矩，F为张力，S为半径。

图（3）

在系统中，随着收线的长度的增加，其收线轮的半径是在逐渐增加的。要保证张力恒定，就要求力矩的变化与卷径的变化成正比。

图（4）

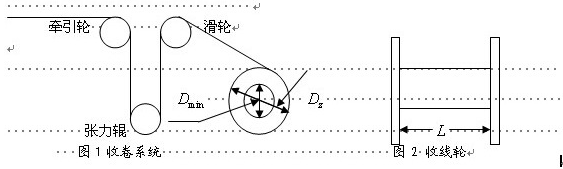

设：V2为收线轮瞬时总体积；Vmin为收线轮原体积；D2为收线轮的瞬时直径；Dmin为收线轮最小直径；L为收线轮宽。

图（5）
