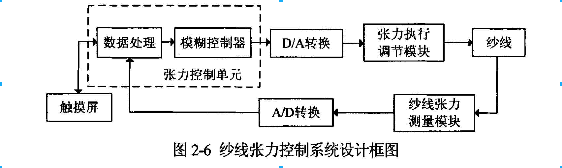

通过纱线张力的组成和影响纱线张力的波动因素的分析可知，退绕张力和附加张力是组成纱线张力的主要部分。其中退绕对纱线张力波动的影响最大但是对退绕很难建成一个精准的控制模型，很难进行切实有效的控制。只能通过人为的附加张力装置来控制纱线张力，来实现张力的恒定。附加张力装置的纱线张力控制系统框如下图所示
纱线张力测量模块实时检测纱线张力，把检测到的纱线张力转化0~5v电压量，经过调理电路处理后输到DSP的ADC模块，DSP把转化后的张力值经过数据处理后，一方面通过MODBUS协议传送到触摸屏上，供应用户分析：另一方面与设定的数进行比较，差值经过模糊pi控制器的调节输出速度设定值，调节电机速度，最终调节动力。
张力控制系统数据采集模块设计
纺织行业中纱线张力检测有很多方法，应用比较广泛的主要有谐振频率测量法，荷重测量法、CCD图像传感器纱线张力测量等，本系统选用电阻应变片式张力传感器作为检测元件。

由于电阻应变式传感器具有性价比高，稳定可靠，精度高，等优点。广泛使用在纺织机械中测量单支纱线的张力 。
